Sunday, May 31, 2015

LDP ( label distribution protocol )

MPLS thiết lập neighbor:
  • Neighbor discover used UDP port 646.
  • Establish neighbor used TCP port 646.
1. LDP discover
+ sử dụng UDP port 646.
+ LDP adver LDP Router-id trong LDP trong bản tin hello. Do đó phải reachability giá trị router-id mà LDP- Router-id  cần phải match với LDP-ID trong RIB.
Ví dụ: trường hợp sử dụng loopback trong OSPF nên sử dụng /32 or network point-to-point
+ có 2 kiểu discovery:
  • Basic: giữa các LSR kết nối trực tiếp với nhau, gói tin sẽ gửi ra các subnet đã khởi tạo LDP
  • Extended: không kết nối trực tiếp. LSR gửi targe gói tin hello đến địa chỉ IP đã chỉ rõ. Dùng trong MPLS TE
                    note: LDP Roure-id match với LDP-ID trong RIB

2. LDP establish sesion .


+ using port 646 .
+ source/des default use loopback interface

=> change establish TDP physical interface .
mode physical interface :
 # mpls ldp discovery transport-address interface
+ TTL value = 1.
+ "show mpls ldp neighbor" for test TCP establish.

Thursday, May 28, 2015

IPSec overview

Giao thức IPSec và hai chế độ AH và ESP của giao thức IPSec

Khái niệm: IPsec là một hệ thống các giao thức để bảo mật cho quá trình truyền thông tin nền IP thuộc lớp mạng. Nó cho phép gửi nhận các gói tin IP được mã hóa.
Mục đích chính của IPSec là bảo vệ luồng dữ liệu mong muốn dựa trên các dịch vụ bảo mật có sẵn, hoạt động của IPSec có thể chia thành 5 bước chính như sau:
Sơ đồ hoạt động IPSec giữa hai host
- A gửi các traffic cần bảo vệ tới B
- Router A và B thỏa thuận các tham số IKE Phase 1
IKE SA      <=    IKE Phase 1  =>  IKE SA
- Router A và B thoả thuận các chính sách IKE Phase 2
IPSec SA   <=    IKE Phase 2   =>  IPSec SA
- Thông tin được truyền dẫn qua tunnel IPSec
- Kết thúc tunnel IPSec
Bước 1: Traffic cần được bảo vệ khởi tạo quá trình IPSec. Ở đây, các thiết đầu cuối IPSec sẽ nhận ra đâu là lưu lượng cần được bảo vệ thông qua trường địa chỉ.
Bước 2: IKE Phase 1 – IKE xác thực các bên và một tập các dịch vụ bảo mật được thoả thuận và công nhận để thiết lập IKE SA. Trong phase này, sẽ thiết lập một kênh truyền thông an toàn để tiến hành thoả thuận IPSec SA trong Phase 2.
Bước 3: IKE Phase 2 – IKE thoả thuận các tham số IPSec SA và thiết lập các IPSec SA tương đương ở hai phía. Các tham số bảo mật này được sử dụng để bảo vệ dữ liệu và các gói tin trao đổi giữa các điểm đầu cuối. Kết quả cuối cùng của hai bước trên sẽ tạo ra một kênh thông tin bảo mật giữa hai bên.
Bước 4: Truyền dữ liệu – Dữ liệu được truyền giữa các bên IPSec dựa trên cơ sở các thông số bảo mật và các khoá được lưu trữ trong cơ sở dữ liệu SA.
Bước 5: Kết thúc đường hầm IPSec – Do các IPSec SA hết hạn hoặc bị xoá.
SA liên kết an ninh(Security association). Mỗi SA được xem như một quan hệ một chiều giữa hai đầu truyền nhận dữ liệu, nhằm mục đích xác định các thông số nào bảo mật áp dụng cho luồng dữ liệu theo chiều đó. Như vậy, một kết nối hai chiều thường thấy giữa hai hệ thống đầu cuối sẽ bao gồm 2 SA. Mỗi SA sử dụng 1 giao thức đóng gói nhất định (AH hoặc ESP) chứ không thể sử dụng đồng thời cả hai.

Tùy theo mức độ, IPsec có thể cung cấp tính bảo mật và xác thực cho quá trình trao đổi dữ liệu trên 2 kiểu dv mã hóa: AH, ESP
·        AH (Authentication header): Là giao thức cung cấp sự toàn vẹn, chứng thực nguồn dữ liệu và một số tùy chọn khác. Nhưng khác với ESP, nó không cung cấp chức năng bảo mật (data confidential). AH đảm bảo dữ liệu không bị thay đổi trong quá trình truyền dẫn nhưng không mã hóa dữ liệu.
IP Packet được bảo vệ bởi AH
Trường AH chỉ định cái sẽ theo sau AH header. Trong transport mode, nó sẽ là giá trị của giao thức lớp trên đang được bảo vệ (chẳng hạn UDP hoặc TCP). Trong tunnel mode, giá trị này là 4. Vị trí của AH trong transport và tunnel mode được mô tả ở hình sau:
IP Packet được bảo vệ bởi AH trong Transport Mode
Trong tunnel mode, AH đóng gói gói tin IP và thêm vào một IP header trước AH header
IP Packet được bảo vệ bởi AH trong Tunnel Mode
·        ESP (Encapsulating Security Payload): Là giao thức cung cấp sự an toàn, toàn vẹn, chứng thực nguồn dữ liệu và những tùy chọn khác, chẳng hạn anti-replay. ESP cung cấp gần như toàn bộ tính năng của IPSec, ngoài ra nó còn cung cấp tính năng mã hóa dữ liệu. Do đó, ESP được sử dụng phổ biến trong IPSec VPN. ESP bao gồm những tính năng sau:
·       Tính bảo mật (Data confidentiality)
·       Tính toàn vẹn dữ liệu (Data integrity)
·       Chứng thực nguồn dữ liệu (Data origin authentication)
·       Tránh trùng lặp (Anti-replay)
Những tính năng trên cũng là những tính năng đặc trưng và chính yếu nhất của IPSec.
Lưu ý: ESP sử dụng IP protocol number 50.
Hoạt động của ESP
ESP chèn một header vào sau phần IP header và trước header của giao thức lớp trên. Header này có thể là một IP header mới trong tunnel mode hoặc IP header của gói tin ban đầu trong transport mode. Hình sau cho thấy vị trí của ESP header trong transport mode và tunnel mode:
IP Packet được bảo vệ bởi ESP trong Transport Mode

IP Packet được bảo vệ bởi ESP trong Tunnel Mode



BGP filter with Regulare expression



  1. GIỚI THIỆU REGULARE EXPRESSION
  • Regular Expression  là h thng chun các biu din các kí t “string” , là một công cụ rất mạnh trong BGP khi sử dụng filter route theo các AS.
  • Cấu hình topology như hình vẽ
    • R1 thiết lập eBGP với R2, R2 eBGP R3, R3 eBGP R4
    • R1 adver 8.8.8.0/24 vào BGP
  • Kiểm tra bảng BGP trên R4:
R4#show ip bgp
BGP table version is 2, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 8.8.8.0/24       10.1.34.3                              0 300 200 100 i

  • Các AS quảng bá mạng 8.8.8.0/24 đến AS 400 được viết theo thứ tự từ phải qua trái
    • AS_PATH:         300 200 100 I
  • Chuyển đổi sang Regular Expression ta thêm vào các ký tự đặc biệt vào AS_PATH
    • AS_PATH:        ^300_200_100$
      • ^ bắt đầu AS_PATH
      • $ kết thúc AS_PATH
      • _ giữa các AS
    • Regular expression :
      • ^300_  peer AS ( thằng AS hàng xóm )
      • _200_  transit AS ( AS mà route đi qua)
      • _100$   origin AS ( route được sinh ra từ AS)
      • ^300_200_100$ transit path
      • ^*     Route Local AS
      • .*       Match tất cả
  1. FILTER BẰNG REGULAR EXPRESSION
    • Filter dựa trên một số reguler expression căn bản trên
    • Command:
ip as-path access-list x deny/permit {regular expression}
!
router bgp {AS}
neighbor a.b.c.d filter-list x in/out

  1. TEST FEATURE:
    • Trên R2 tạo mạng  2.2.2.0/24 và adver vào BGP
R4#show ip bgp
BGP table version is 5, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 2.2.2.0/24       10.1.34.3                              0 300 200 i
*> 8.8.8.0/24       10.1.34.3                              0 300 200 100 i

  • Tiến hành filter mạng 8.8.8.0/24 bằng 3 cách sử dụng regular expression như ở trên
  • Cách 1: filter dựa vào peer AS 300:
ip as-path access-list 1 deny ^300_
ip as-path access-list 1 permit .*
!
router bgp 400
 neighbor 10.1.34.3 filter-list 1 in

 BGP(0): 10.1.34.3 rcvd UPDATE w/ attr: nexthop 10.1.34.3, origin i, path 300 200 100
 BGP(0): 10.1.34.3 rcvd 8.8.8.0/24 -- DENIED due to: filter-list;
 BGP(0): no valid path for 8.8.8.0/24
 BGP(0): 10.1.34.3 rcvd UPDATE w/ attr: nexthop 10.1.34.3, origin i, path 300 200
 BGP(0): 10.1.34.3 rcvd 2.2.2.0/24 -- DENIED due to: filter-list;

 Nhận xét: R4 cùng học mạng 2.2.2.0/24 và mạng 8.8.8.0/24 qua peer AS 300. nên khi filter dựa vào peer AS thì cả 2 mạng trên đều bị filter

*Cách 2: filter dựa vào transit AS 200 :
ip as-path access-list 1 deny _200_
ip as-path access-list 1 permit .*
!
router bgp 400
 neighbor 10.1.34.3 filter-list 1 in

 BGP(0): 10.1.34.3 rcvd UPDATE w/ attr: nexthop 10.1.34.3, origin i, path 300 200 100
 BGP(0): 10.1.34.3 rcvd 8.8.8.0/24 -- DENIED due to: filter-list;
 BGP(0): no valid path for 8.8.8.0/24
 BGP(0): 10.1.34.3 rcvd UPDATE w/ attr: nexthop 10.1.34.3, origin i, path 300 200
 BGP(0): 10.1.34.3 rcvd 2.2.2.0/24 -- DENIED due to: filter-list;
 BGP(0): no valid path for 2.2.2.0/24
 BGP(0): nettable_walker 2.2.2.0/24 no best path
 BGP(0): nettable_walker 8.8.8.0/24 no best path

Nhận xét: giống trường hợp trên cả 2 mạng đều bị filter. Mạng 2.2.2.0/24 có nguồn gốc là AS 200 nó cũng được xem như là transit AS = 200 nên bị filter

* Cách 3: filter dựa vào origin AS cac route có nguồn gốc AS 100:
ip as-path access-list 1 deny _100$
ip as-path access-list 1 permit .*
!
router bgp 400
 neighbor 10.1.34.3 filter-list 1 in

 10.1.34.3 rcvd UPDATE w/ attr: nexthop 10.1.34.3, origin i, path 300 200 100
 BGP(0): 10.1.34.3 rcvd 8.8.8.0/24 -- DENIED due to: filter-list;
 BGP(0): no valid path for 8.8.8.0/24
 BGP(0): 10.1.34.3 rcvd UPDATE w/ attr: nexthop 10.1.34.3, origin i, path 300 200
 BGP(0): 10.1.34.3 rcvd 2.2.2.0/24...duplicate ignored
 BGP(0): nettable_walker 8.8.8.0/24 no best path.

R4(config)#do show ip bgp
BGP table version is 16, local router ID is 4.4.4.4
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path
*> 2.2.2.0/24       10.1.34.3                              0 300 200 i

Nhận xét: route 8.8.8.0/24 có nguồn gốc từ AS 100 đã bị filter . Trên BGP table R4 còn route 2.2.2.0/24


Kết luận: Regular là một công cụ rất mạnh, trên đây chỉ mới là những trường hợp đơn giản. Bằng cách kết hợp filter AS Path bằng regular chúng ta có thể filter tất cả các route từ những AS_PATH  bằng cách cấu hình đơn giản ở trên.

Thursday, May 14, 2015

Topology INE version 5

Link dowload Topology INE in GNS3:
http://www.4shared.com/zip/1yvKsX2ace/INEv5_GNS3.html
- Topology physical:


- Topology logic:

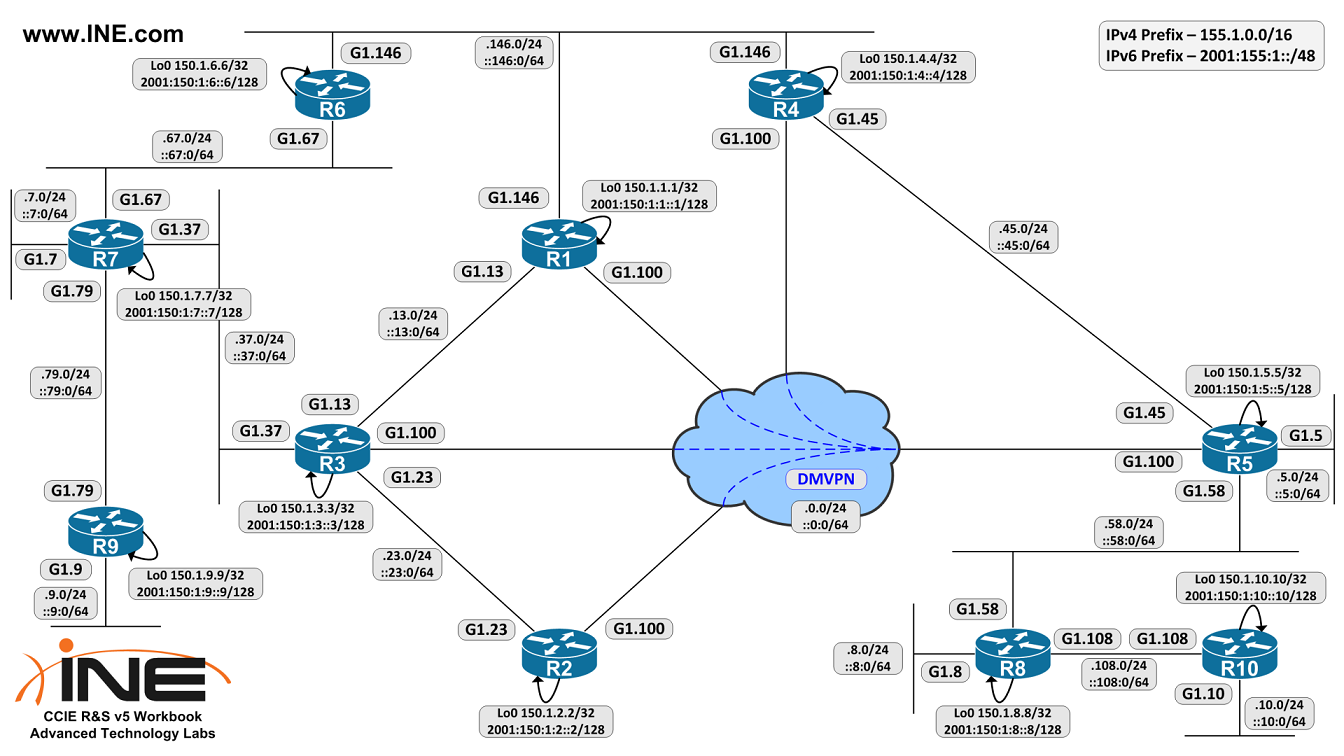

- Topology logic with ip address:


Saturday, May 9, 2015

Topology foundation lab 1 INE version 5


Topology Full Scale CCIE Lab 2 INE version 5


Topology Full Scale CCIE Lab 1 INE version 5


UNL Simulink

UNL Simulink
Unified networking lab (UNL) software to pratice lab CCIE: SP, RS, SEC..

All supported images:
A10 vThunder
Aruba ClearPass
Alcatel 7750 SR
Arista vEOS
Brocade vADX
CheckPoint Security Gateway VE
Cisco ASA (porting)
Cisco ASAv
Cisco CSR 1000V
Cisco IPS (porting)
Cisco IOS 1710 (dynamips, ethernet only)
Cisco IOS 3725 (dynamips, ethernet only)
Cisco IOS 7206VXR (dynamips, ethernet only)
Cisco IOL (for Cisco internal use only)
Cisco Titanium (for VIRL customers only)
Cisco vIOS (for VIRL customers only)
Cisco vIOS L2 (for VIRL customers only)
Cisco Virtual Wireless Lan Controller (vWLC)
Cisco Web Security Appliance (IronPort)
Cisco XRv
Citrix NetScaler
ExtremeXOS
F5 BIG-IP LTM VE
Fortinet FortiGate (new)
HP VSR1000
Juniper Olive (porting)
Juniper vMX
Juniper vSRX
Palo Alto VM-100 Firewall
VMware ESXi
VyOS
Windows host
